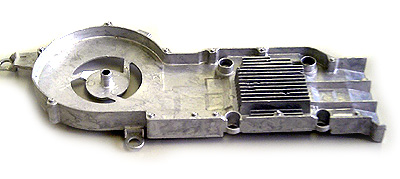

アルミダイカスト加工品
特長
| 1. | 金型設計から、鋳造加工～表面仕上げまで一貫対応させて頂きます。 工程毎に別手配されているお客様には、 一括手配が可能となり大変効率化ができます。 |
| 2. | 一般材質（ADC10・12）だけでなく、特殊材質でも対応が可能です。 |
|
|
| 3. | 切削加工品からの切替え課題も改善され、大幅なコストダウンが可能です。 |
| 4. | 工レス、薄肉化(0.5㎜)によるコストダウン及び他の製造方法からの取り込みが可能です。 |
 |
 |

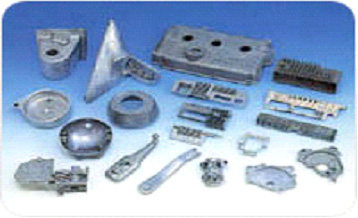

各種自動車部品
ADC12場合の量産は、24時間生産対応が可能です。
前にもどる
このページの先頭へダイカストの利点及び他の製造方法との比較
【ダイカストの利点】
| 型の寿命 | 単一金型で数十万回の鋳造が可能(同一製品の多量生産が可能) |
| 生産性 | 短時間で多量且つ最終製品に近い形状が可能(切削加工が少なくて済む) |
| 肉厚と強度 | 他の鋳造法より薄肉が可能且つ鋳物やプラスチック成形品より強度が強い |
| 薄肉軽量 | 薄肉ダイカストの技術開発により軽量化ニーズに合った新製品が増加 |
| 精度と複雑さ | 他の鋳造法よりも精度の高い複雑な形状が可能 |
| 外観寸法安定性 | 鋳肌が滑らかで寸法も安定している |
| 表面処理 | 鋳肌が優れているためメッキ・塗装・その他の表面処理が容易 |
| インサート | 異種金属や非鉄金属材料を正確な位置に鋳ぐるみが可能 |
【他の製造方法との比較】
| 金型鋳物との比較 | ダイカストの利点 | 金型鋳物の利点 |
| ・高い寸法精度 ・薄肉部品が可能 ・鋳肌が滑らか |
・金型構造が簡単、
金型費が安い ・合金種類が多い ・熱処理、溶解が容易 |
| 砂型鋳物との比較 | ダイカストの利点 | 砂型鋳物の利点 |
| ・二次加工をあまり必要としない ・インサートの利用が簡単 ・材料の節約が可能 |
・少量の生産には経済的 ・大物の製作が可能 ・ 試作期間が短い |
| 鍛造品との比較 | ダイカストの利点 | 鍛造品の利点 |
| ・複雑な形状が可能 ・中子抜きが可能 ・機械加工の一部省略が可能 |
・密度が高く、機械的性質が優れる ・厚肉が可能 ・内部品質が安定 |
| プレス加工品 | ダイカストの利点 | プレス加工品の利点 |
| ・複雑な形状が可能 ・肉厚を部分的変更が可能 ・組立部品数が少ない |
・使用可能材料がが豊富 ・薄肉・質量の軽量化 |
| 機械加工品 | ダイカストの利点 | 機械加工品の利点 |
| ・複雑な形状が一工程で可能 ・複雑な形状でも生産性が高い ・加工による切屑の発生が少ない |
・単純な形状では生産速度が速い ・小ロット製品に向いている ・使用可能材料がが豊富 |
| 押出形材 | ダイカストの利点 | 押出形材の利点 |
| ・複雑な形状が可能 ・二次加工をあまり必要としない ・薄肉部品が可能 |
・金型構造が簡単 金型費が安い ・仕上表面処理で耐食性向上が可能 ・低コスト |
材質別特性
| JIS合金種 | 合金成分系統 | 合金特性 | |||||
| ADC1 | Al - Si 系 | 耐食性、鋳造製に優れるが耐力が幾分低い。 | |||||
| ADC3 | Al - Si - Mg 系 | 衝撃、耐力に優れ、耐食性もADC1と同程度であるが、鋳造性に劣る。 | |||||
| ADC5 | Al - Mg 系 | 耐食性が最も優れ、伸び・衝撃にも強いが鋳造性に劣る。 | |||||
| ADC6 | Al - Mg 系 | 耐食性はADC5に次いで優れる。 鋳造性は、ADC5より若干良い。 |
|||||
| ADC10 | Al - Si - Cu 系 | 機械的性質、被切削性及び鋳造性が良い。 | |||||
| ADC10Z | Al - Si - Cu 系 | ADC10とほぼ同じ。 鋳造性、耐食性で若干劣る。 |
|||||
| ADC12 | Al - Si - Cu 系 | 機械的性質、被切削性及び鋳造性が良い。 | |||||
| ADC12Z | Al - Si - Cu 系 | ADC12とほぼ同じ。 鋳造性、耐食性で若干劣る。 |
|||||
| ADC14 | Al - Si - Cu 系 | 耐磨耗性に優れており、耐力は良いが伸びが劣る。 鋳造性も劣る。 |
|||||
【参考】 添加する合金元素とその効果
| 合金元素 | 増加する 性質 |
低下する 性質 |
特徴 |
| Si(珪素) | 強度、硬さ | 伸び | Ai - Si系合金は、鋳造性や強度特性に優れる。 |
| Cu(銅) | 引張強さ、硬さ、切削性 | 伸び、耐食性 | ADC12ではCuを増加傾向にして機械的性質を向上させている。 |
| Mg (マグネシウム) | 耐食性、強度 | 耐食性 | 過剰のMgは耐食性を低下させる。 |
| Zn（亜鉛） | 耐食性 | 不純物として許容範囲が厳しく制限される。 |
主要生産設備
| 金型製作 | 設計 | ||
| 金型 | |||
| 溶解 | 無人化、自動配湯集中溶解、ガス保持 | ||
| 鋳造 | ダイカストマシン 80 ～ 500 トン | ||
| 仕上加工 | ショットブラスト ホットプレス トリミングプレス マシニングセンター ボール盤 多軸タッピング 超音波自動洗浄機 |
||
| 検査 | 三次元測定機 工具顕微鏡 各種ゲージ |
||
