精密パイプ（冷間）

精密圧延伸管

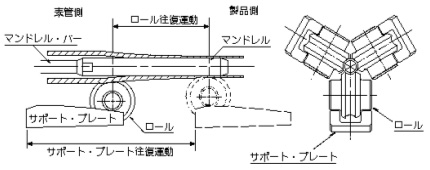

冷間３ロール圧延機のメカニズム



特長

• パイプの寸法精度が極めて高い。（外径、内径、肉厚）
• パイプの表面品質が良い。（内面、外面）
• パイプの編肉が極めて少ない。パイプの加工度が大きいため金属組織が細粒となり、機械的性質が優れている。
• 従来の伸管法では加工困難な金属（チタン、ハステロイ、インコネル等）の加工が容易です。
• 極薄管の製造が可能です。（肉厚=外径の3/100〜1/100）

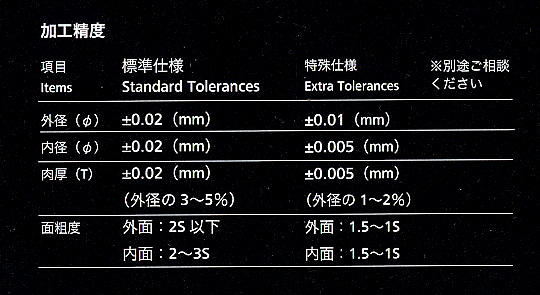

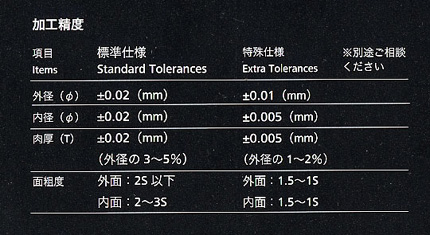

加工精度

（クリックで画像拡大）

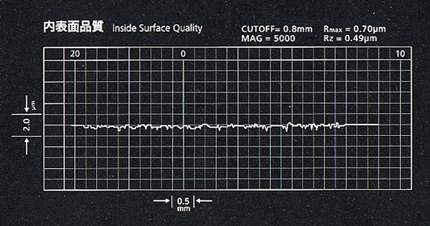

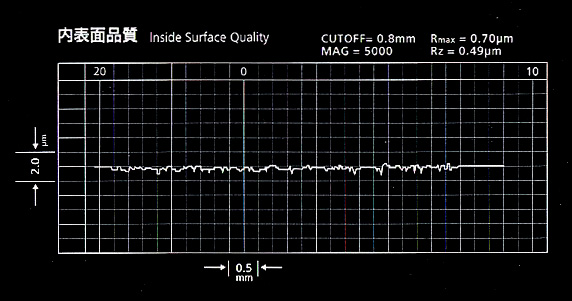

内表面品質

（クリックで画像拡大）

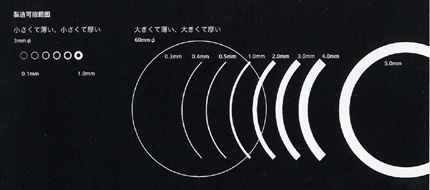

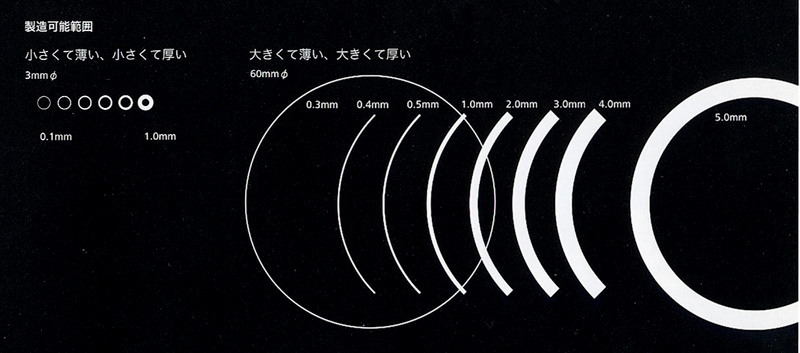

製造可能範囲

（クリックで画像拡大）

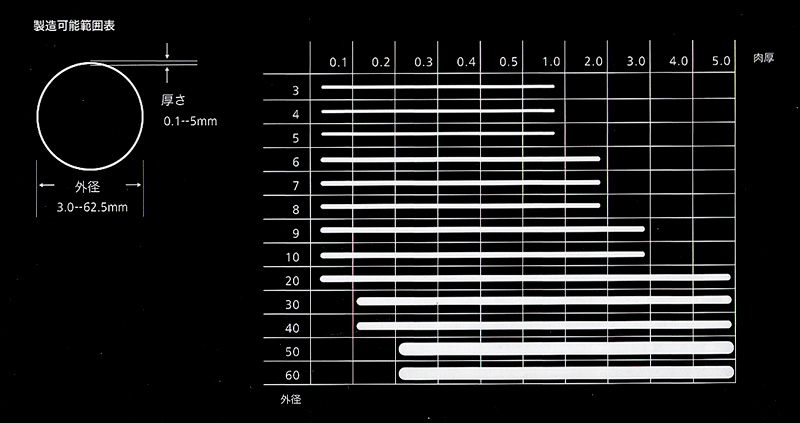

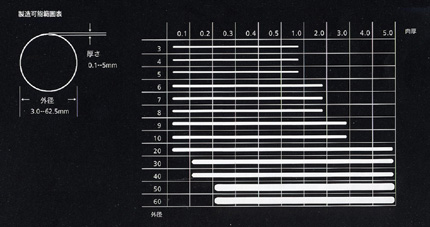

製造可能範囲表

（クリックで画像拡大）

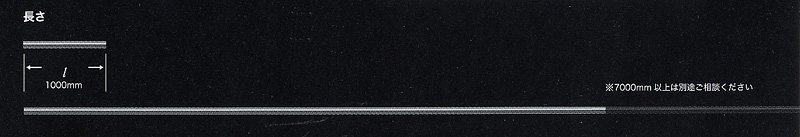

長さ

（クリックで画像拡大）



代表的材質

一般ステンレス オーステナイト、フェライト、二相各種 JIS：ASTM 600、601、625、800、825、Cb3、2201、6002、0276、4400、0665、F15 紙チタン、チタン合金 Gr1、Gr2、Gr3、Ni-Ti、Nb-Ti、β-Ti レアメタル Ta、Zr、Nb、Au、Mo、Pt、etc その他 二重管、異形管、紙パイプ、丸棒、他、ご相談下さい
